3.2.3单个碟形弹簧的计算

 DIN2092标准详细阐述了碟型弹簧变形行为的计算公式，该计算过程由ALMEN和LASZLO推导。尽管还有其它一些更为精确的分析等式，但该公式的准确性足以满足实际应用的要求。

按照这些分析等式，碟型弹簧的变形行为被假设为矩形截面圆环绕转动中心S的一维旋转过程，忽略径向应力，只考虑切向应力。不考虑材料塑性变形和变形残余应力，变形过程中横截面积矩形，载荷始终施加内外边缘I和III处。

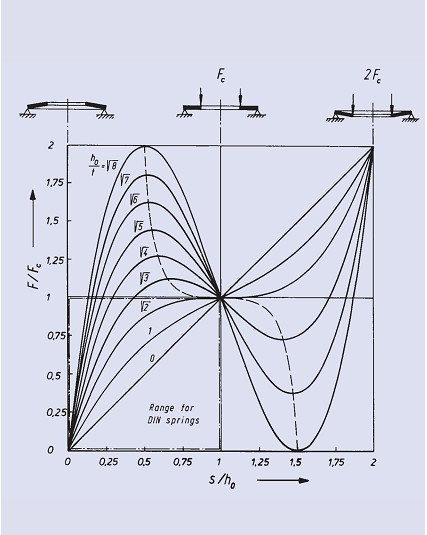

按照DIN加载的无支撑面碟形弹簧

说明
