3.2.4碟形弹簧组合
碟型弹簧可以以多种方式组合、对合组合或混合组合碟型弹簧组。下述内容用于无支撑面的碟型弹簧,也同样可以用于有支撑面碟型弹簧,但必须考虑到弹簧厚度由t减少到t’造成的叠合组合弹簧高度减小或对合组合弹簧组中的叠合组合弹簧高度减小的影响。
弹簧组设计

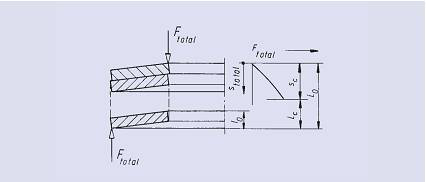

叠合组合碟形弹簧组
由n片单弹簧平行放置组成的碟形弹簧组,其变形量恒定载荷则是单片弹簧计算载荷的n倍。如下图
自由状态下弹簧组的高度可由下式计算:
Lo=lo+(n-1) •t。
如忽略摩擦,可得到下列等式:
变形量:Sot=s
载荷:Ftot =n•F

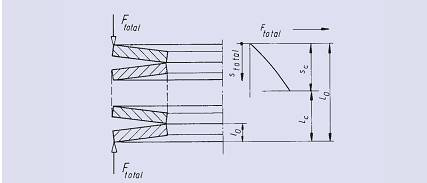

对合组合碟形弹簧组
由i片单片弹簧串行放置组成的碟型弹簧组,其载荷恒定而变形量则是单片弹簧变型量的i倍,如下图
自由状态下对合组合弹簧组高度可由下式计划计算:
Lo=i•lo
如忽略摩擦,可得到下列等式:
变形量:Stot=i•s
载荷:Ftot=F
