弹簧组设计指南

碟型弹簧组设计时,需要考虑下列因素:

|如果单片弹簧不能达到行程要求时,采用由单片弹簧组成的对合组合弹簧组。

|如果安装空间有限,而要达到较高的承载能力时,采用单片弹簧组成的叠合组合弹簧组。

|采用大直径弹簧可以相应降低其自由高度。

|通常情况下,叠合组合弹簧组内单片弹簧片数不应超过2个到4个,这是由于随着弹簧片数的增加,其内部弹簧间的摩擦将会导致计算和实测的碟型弹簧特性曲线之间的偏差增大(Mubea碟形弹簧计算程序不考虑摩擦的影响)。

弹簧组导向

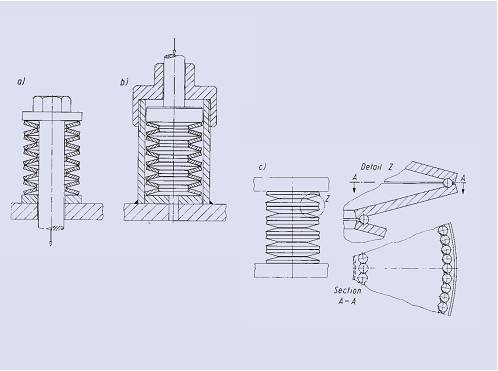

对合组合弹簧组合叠合组合弹簧组均需导向,该导向可由下列导向元件来实现:

|导向杆(内部导向)

    |导向套(外部导向)或通过

    |自定位装置(滚珠导向)或硬化钢丝



内导向和外导向元件的整个长度方向均需抛光和硬化,表面硬度应至少为55HRC

在静态载荷或非交变载荷条件下,可采用未经硬化的导向件。碟型弹簧组可以通过外径和内径施加载荷,但通过内径加载将使接触压力增大。

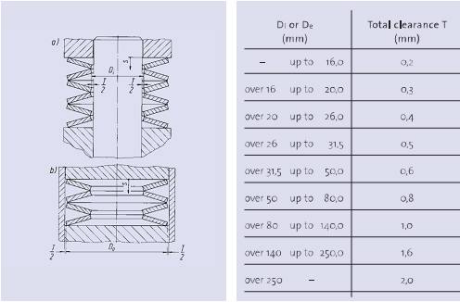

对于内外两种导向方式,弹簧与导向件之间都需要一定的间隙,T,以保证润滑剂有充分的流动空间,从而确保导向正确。根据盘片内径Di(内部导向)和盘片外径De(外部导向)给出的对两种导向方式总间隙T的规定。
