计算许用载荷应力

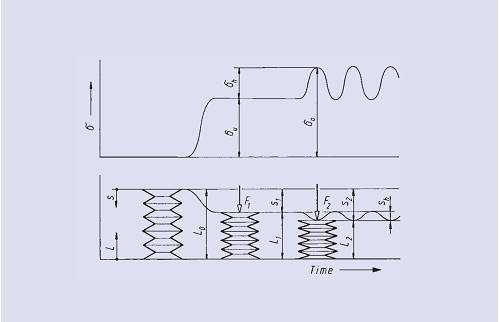

碟形弹簧的许用应力主要取决于其承受的载荷类型
三种载荷类型:
a) 在要求的寿命期限内,载荷循环次数少于104 静态或非交变载荷
b) 在要求的寿命期限内,载荷循环次数为104 <N<2•106的交变载荷
c) 在要求的寿命期限内,载荷循环数为N>2•106的交载荷

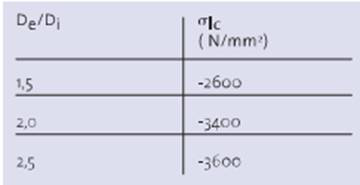

a)静态载荷和非交变载荷的应用情况,对单个弹簧上表面内边缘(横截面位置I处)的最大计算应力要求最为严格。横截面I处的应力至关重要并决定弹簧的加载损失。由按照DIN17221和DIN17222规定的高牌号钢种制成的碟型弹簧,横截面I处在水平位置SC=H。的计算压缩应力不应超出表所列的数值。
