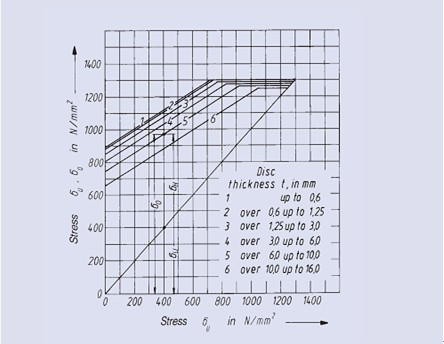

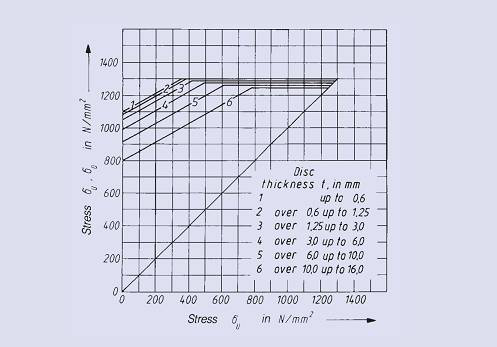

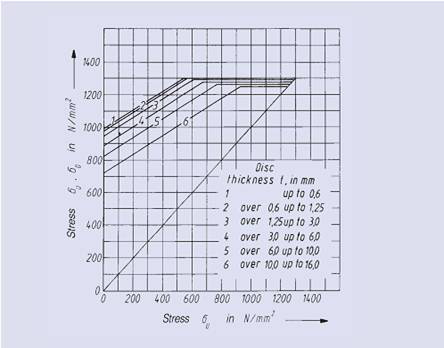

以下所示疲劳强度图的获得基于Mubea对碟型弹簧多年的测试结果。这些结果中所示为决定碟型弹簧疲劳寿命的下表面许用计算应力。疲劳强度图也对不同弹簧的尺寸、厚度以及载荷循

环次数进行了计算。



该图表适用于50Cr V4作原材料的第二组和第三组碟形弹簧以及Ck67作原料的第一组碟形弹簧。统计结果表明,获得最大疲劳寿命的条件下,下列几种情况占99%:

a)最多由10片单片弹簧组成对合组合弹簧组

b)在允许的温度条件下,碟型弹簧或弹簧组的变形曲线必须为随时间变化的正弦曲线,即在恒定的频率下具有恒定的变形量。

c)碟型弹簧组必须按照要求采用导向元件(导向元件或导向套)进行装配。载荷必须通过已经进行硬化和抛光的盘面施加在弹簧组两端。

d)适当的润滑条件

e)在室温和正常大气条件下使用(即无较高的空气湿度、无化学腐蚀等)。





                                                                                                                                具体详见手册53-54
